كيفية توصيل التدفق البصري لأسطوانة الضوء

دليل التدفق البصري للأسطوانة.pdf

مرحبًا بك في دليلنا الكامل حول توصيل مستشعر التدفق البصري للأسطوانة. يعد التثبيت الصحيح أمرًا بالغ الأهمية للحصول على بيانات دقيقة وضمان التشغيل السلس لنظامك. سواء كنت فنيًا أو مهندسًا أو من عشاق الأعمال اليدوية، توفر هذه الصفحة جميع الموارد التي تحتاجها لإعداد ناجح.

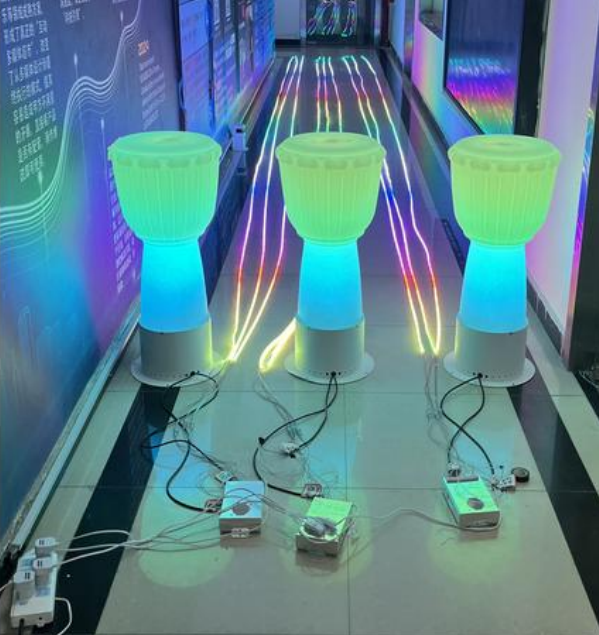

طبل دليل التدفق البصري

1. تعليمات الأسلاك الأساسية

   يعرض هذا المستند تفاصيل منطق الأسلاك بين التدفق البصري للأسطوانة ومصدر الطاقة وخطوط الإشارة وشرائط الضوء. قم بمطابقة الأسلاك بدقة مع الواجهات المقابلة حسب اللون لتجنب التوصيلات العكسية أو غير الصحيحة.

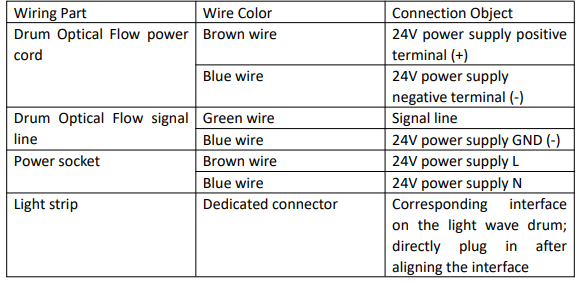

2. جدول مراسلات الأسلاك

3. احتياطات سلامة الأسلاك

1. افصل جميع مصادر الطاقة قبل توصيل الأسلاك لتجنب مخاطر الصدمات الكهربائية الناجمة عن العمليات الحية.

2. بعد توصيل الأسلاك، تأكد من أن جميع توصيلات الأسلاك آمنة لمنع سوء الاتصال الناجم عن الارتخاء.

3. احتفظ بعملية الأسلاك بأكملها بعيدًا عن مصادر المياه والبيئات الرطبة لضمان التشغيل الآمن للمعدات.

4. إذا تم استخدامه في الخارج، ضع مصدر الطاقة والموصلات داخل صندوق مقاوم للرطوبة.
